Si tenemos que vincular el volumen, la fecha de creación, el nombre del archivo, etc..., los pasos que hay que seguir son los siguientes:
1.- Supongamos que tenemos este diseño y vemos que tiene una Volumen de 105,00 in³:
![Vincular Volumen Vincular Volumen](/images/stories/Aclaraciones_SolidWorks/Vincular_Volumen/01.jpg)
2.- Abrimos el módulo de dibujo e insertamos nuestros elementos, (Vistas, Cortes, etc...), vamos a Insertar/Tablas/Tabla general... (Para este ejemplo con este tipo de tabla nos vale)
![Vincular Volumen Vincular Volumen](/images/stories/Aclaraciones_SolidWorks/Vincular_Volumen/02.jpg)

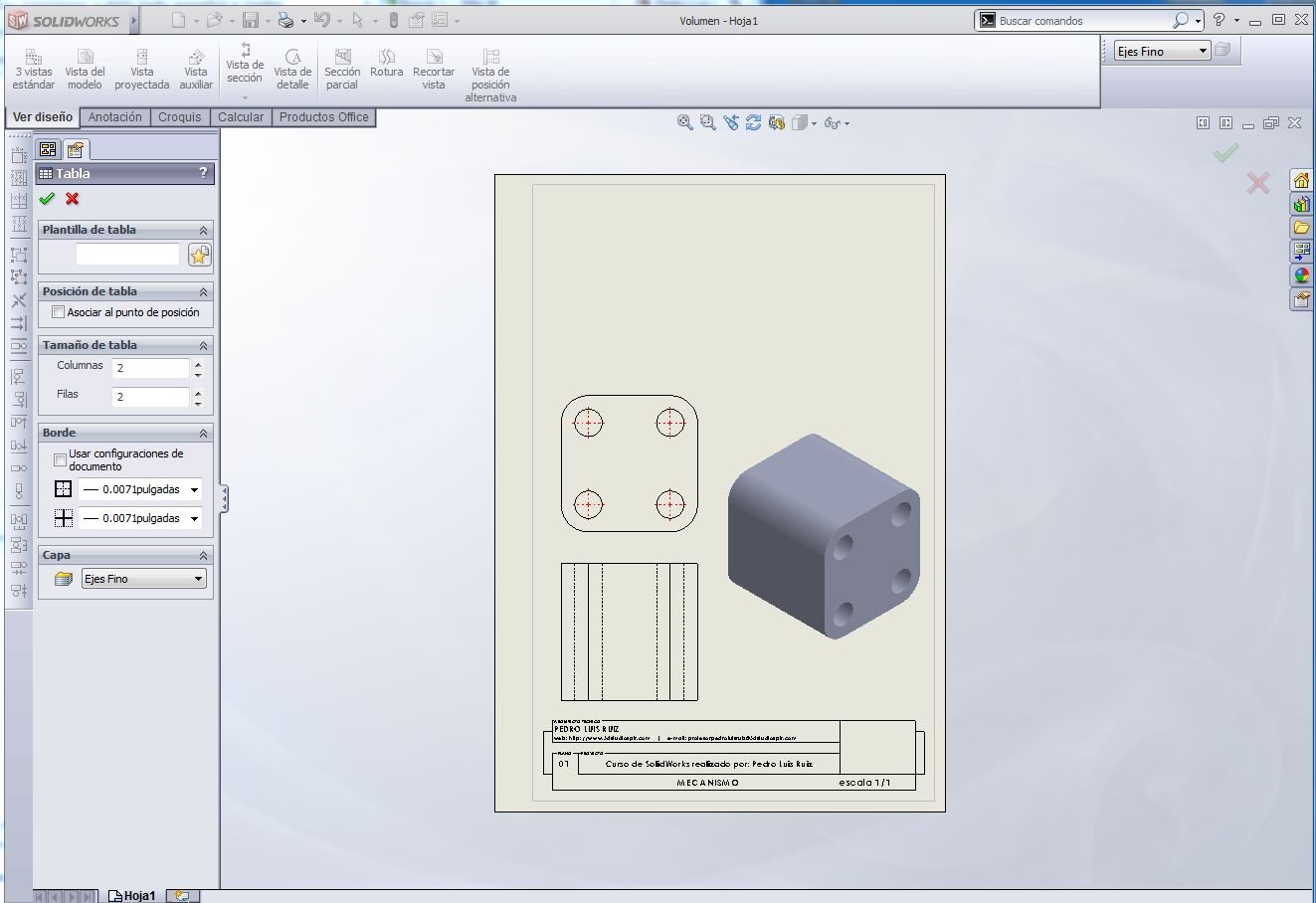

3.- Creamos nuestra tabla, designando los parámetros que deseemos en Property Manager (a la izquierda) y aceptamos presionando en la "V" de color verde.
![Vincular Volumen Vincular Volumen](/images/stories/Aclaraciones_SolidWorks/Vincular_Volumen/03.jpg)
4.- Definimos el tamaño de nuestra tabla y la ubicamos donde deseemos. Después en la celda que deseemos escribimos el texto que queramos, para este ejemplo voy a poner en A1=Volumen y en A2=Fecha.
![Vincular Volumen Vincular Volumen](/images/stories/Aclaraciones_SolidWorks/Vincular_Volumen/04.jpg)
5.- Seleccionamos la celda B1, y hacemos doble clik, y pulsamos en el icono de "Vincular a propiedad".
![Vincular Volumen Vincular Volumen](/images/stories/Aclaraciones_SolidWorks/Vincular_Volumen/05.jpg)

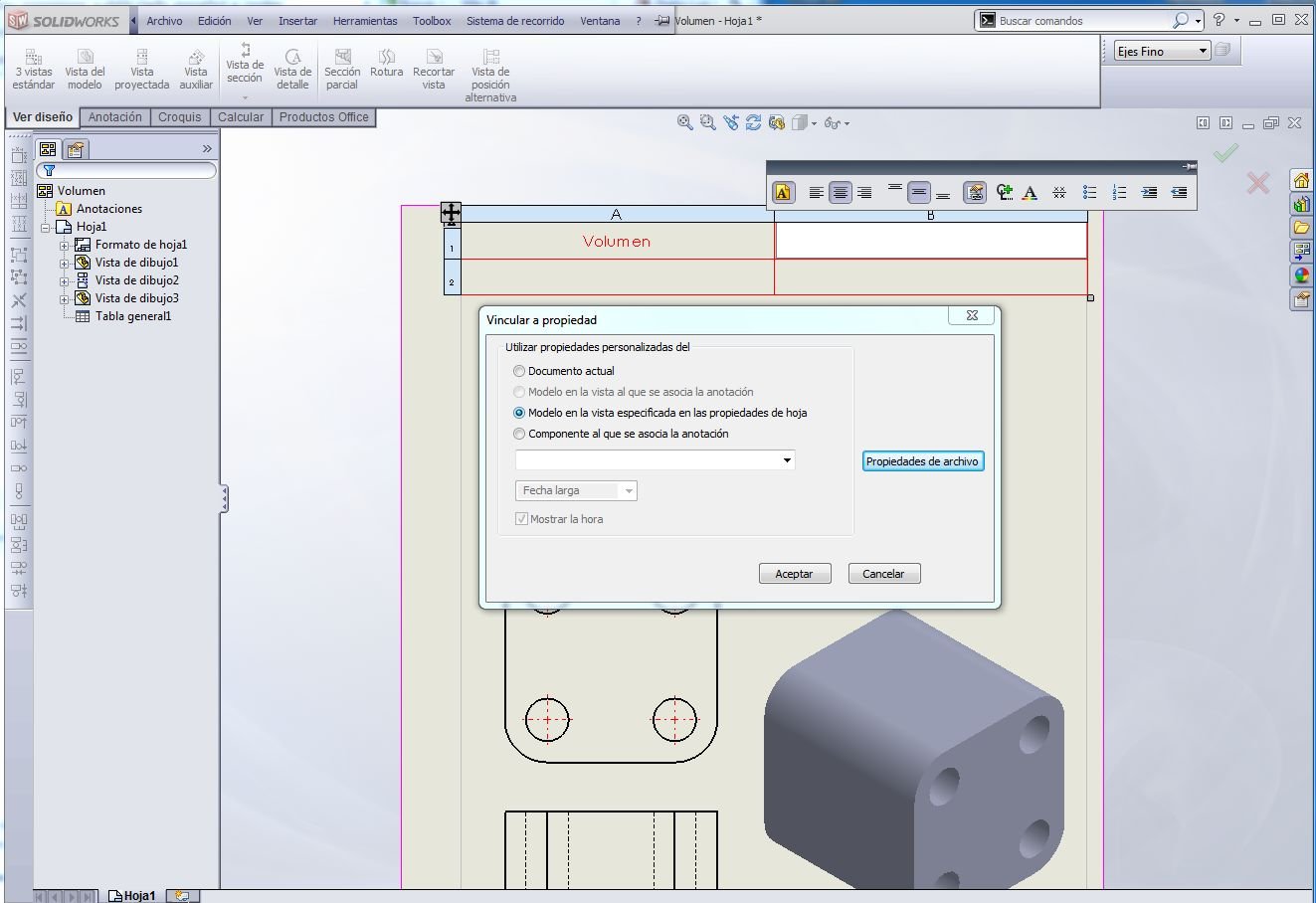

6.- En la ventana flotante de Vincular a propiedad, seleccionamos "Modelo en la vista especificada en las propiedades de hoja" y después pulsamos en el icono de "Propiedades de archivo".
![Vincular Volumen Vincular Volumen](/images/stories/Aclaraciones_SolidWorks/Vincular_Volumen/06.jpg)
7.- En esta ventana de Información de resumen, hacemos doble clik en la celda Nombre de propiedad y escribimos "Volumen", Tipo lo dejamos como está por defecto, en "Valor/Expresión de texto", seleccionamos del desplegable "Volumen".
![Vincular Volumen Vincular Volumen](/images/stories/Aclaraciones_SolidWorks/Vincular_Volumen/07.jpg)
8.- Por defecto nos pondrá en "Valor evaluado", el valor del Volumen. Pulsamos en Aceptar.
![Vincular Volumen Vincular Volumen](/images/stories/Aclaraciones_SolidWorks/Vincular_Volumen/08.jpg)
9.- En esta ventana, pulsamos en el desplegable y seleccionamos "Volumen".
![Vincular Volumen Vincular Volumen](/images/stories/Aclaraciones_SolidWorks/Vincular_Volumen/09.jpg)
10.- Pulsamos en Aceptar.
![Vincular Volumen Vincular Volumen](/images/stories/Aclaraciones_SolidWorks/Vincular_Volumen/10.jpg)
11.- Bueno, siguiendo los mismos pasos, se puede poner el valor de la fecha.
![Vincular Volumen Vincular Volumen](/images/stories/Aclaraciones_SolidWorks/Vincular_Volumen/11.jpg)
Espero que con esto os resulte mucho más facil crear tablas, textos, etc..., vinculados con datos de nuestros elementos.
Un Saludo.
Pedro Luis Ruiz (Arquitecto Técnico)
